Puesta en Marcha de Sistema de Sincronismo para Casa de Fuerza Minera de 3.35 MW
Descripción del Proyecto

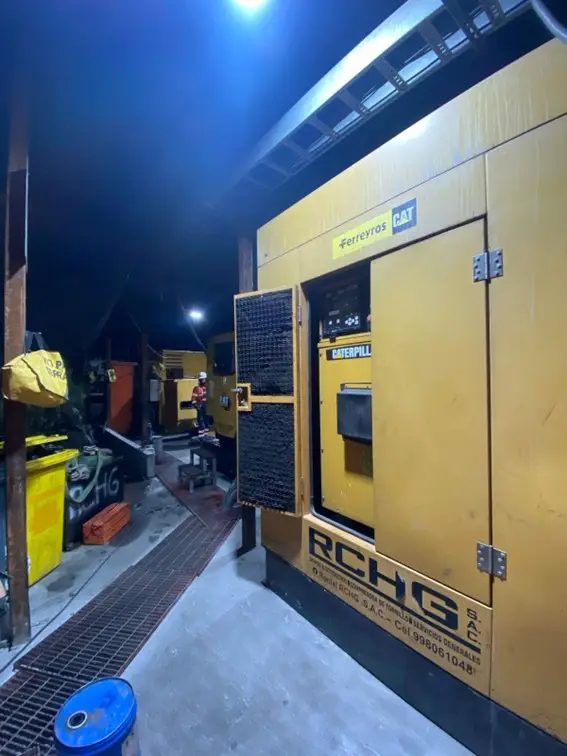

Se realizó la puesta en marcha y calibración de un sistema de generación sincronizada compuesto por tres grupos electrógenos Caterpillar modelos 3516B (2000 kW), C27 (750 kW) y C18 (600 kW), integrados en la casa de fuerza de una importante operación minera dedicada a la extracción y procesamiento de oro.

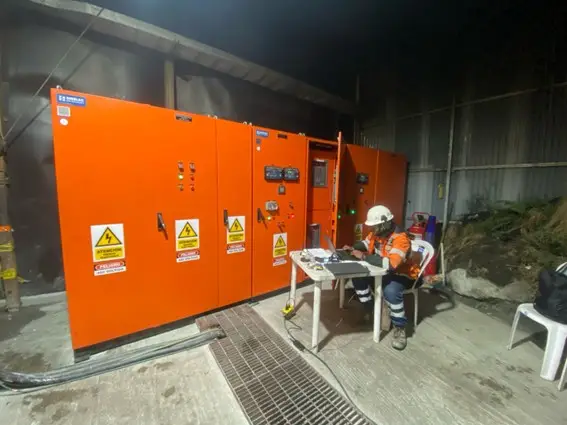

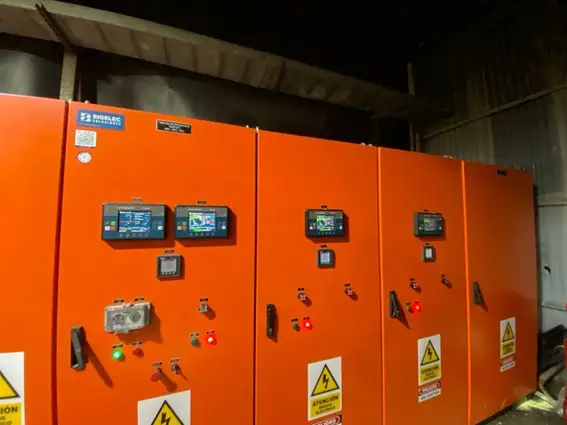

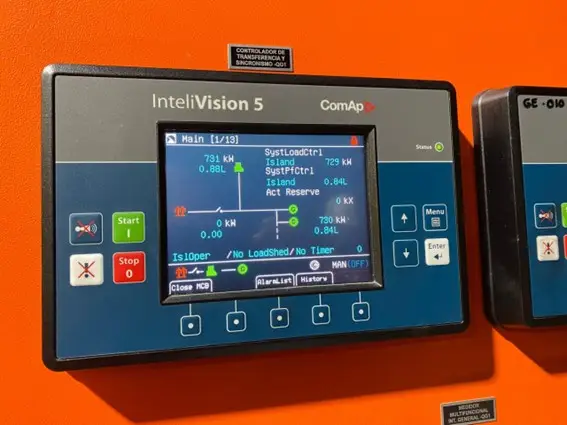

La solución fue desarrollada para abastecer de energía tanto las operaciones subterráneas de socavón como la planta de procesamiento de minerales. El sistema de sincronismo Load Sharing se implementó mediante tres tableros de sincronismo equipados con interruptores automáticos ABB de 3200 A y controladores ComAp Base Box NT con interfaz InteliVision 5.

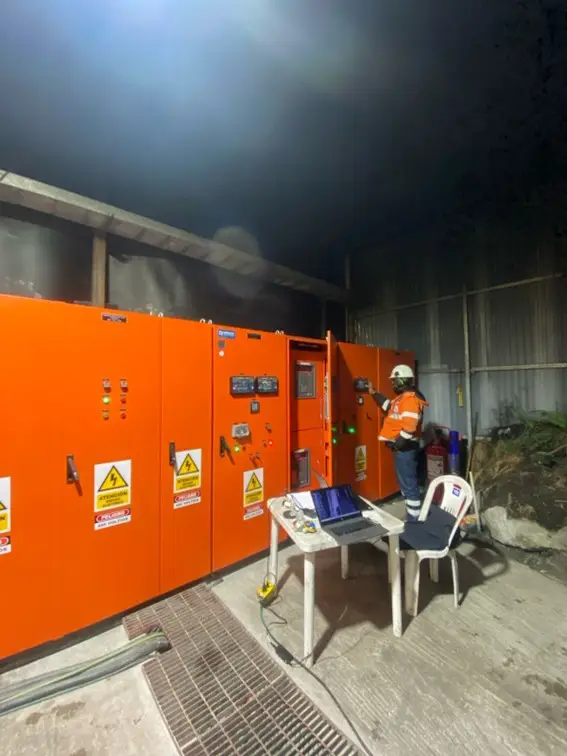

El alcance del proyecto incluyó la configuración de arranque remoto, programación y calibración de los módulos de control, integración con las tarjetas electrónicas de los grupos electrógenos y la realización de pruebas operativas bajo condiciones reales de carga minera. Estas pruebas permitieron validar el ingreso y salida de los grupos electrógenos de forma individual y conjunta, asegurando una distribución eficiente de la carga y una operación estable de la planta.
Como parte del plan de crecimiento de la operación, se contempla la futura incorporación de dos grupos electrógenos Caterpillar C18 adicionales mediante un nuevo tablero de sincronismo, así como la implementación de un sistema SCADA para supervisión y monitoreo remoto en tiempo real de toda la infraestructura energética.
La solución fue desarrollada para abastecer de energía tanto las operaciones subterráneas de socavón como la planta de procesamiento de minerales. El sistema de sincronismo Load Sharing se implementó mediante tres tableros de sincronismo equipados con interruptores automáticos ABB de 3200 A y controladores ComAp Base Box NT con interfaz InteliVision 5.
El alcance del proyecto incluyó la configuración de arranque remoto, programación y calibración de los módulos de control, integración con las tarjetas electrónicas de los grupos electrógenos y la realización de pruebas operativas bajo condiciones reales de carga minera. Estas pruebas permitieron validar el ingreso y salida de los grupos electrógenos de forma individual y conjunta, asegurando una distribución eficiente de la carga y una operación estable de la planta.
Como parte del plan de crecimiento de la operación, se contempla la futura incorporación de dos grupos electrógenos Caterpillar C18 adicionales mediante un nuevo tablero de sincronismo, así como la implementación de un sistema SCADA para supervisión y monitoreo remoto en tiempo real de toda la infraestructura energética.
Garantizar una operación sincronizada y confiable para una casa de fuerza de alta capacidad
La operación minera requería coordinar la generación de energía de equipos de diferentes capacidades para abastecer cargas críticas de mina subterránea y planta de procesamiento, manteniendo estabilidad operativa, reparto eficiente de carga y capacidad de expansión futura.
Implementación y puesta en marcha de sistema Load Sharing con tecnología ComAp
Se configuró un sistema de sincronismo Load Sharing para tres grupos electrógenos Caterpillar utilizando tableros de sincronismo con protección ABB y controladores ComAp. La solución incluyó programación avanzada, calibración, arranque remoto y pruebas bajo carga real, garantizando una operación eficiente y escalable para futuras ampliaciones.
Ficha Técnica
Socio de Éxito
Cliente
Fecha de Lanzamiento
03 January, 2025
Capacidad Energética
3.35 MW de generación sincronizada operativa
